LABORATORIO 3 CIRCUITO PARALELO

OBJETIVO GENERAL :

Mostrar y medir las distintas variables eléctricas presente en un circuito paralelo.

OBJETIVOS ESPECIFICOS:
a).
Interpretar plano .
b). Comparar datos teóricos contra prácticos.
c). Realizar el procedimiento correcto para tomar una medición eléctrica.
d).Tomar precauciones necesarias a nivel operativo e instrumental para las distintas mediciones.
f). Utilizar formulas matemáticas para despejar las variables

MATERIALES:
Cable Eléctrico duplex, 3 Clavijas Eléctricas, 3 Rosetas para Bombillo, switch y 3 Bombillos.

PROCEDIMIENTOS:


1. Tomamos los datos teoricos que tenemos como referencia y despejamos formulas.

Vt = 120V.

P1 = 7 w

P2 = 7 w

P3 = 7 w

Pt = 21 watt

It = Pt/Vt 21w / 120v = 0.175 Amp

It1 = 7 w / 120 v = 0.0583 Amp

It2 = 7 w / 120 v = 0.0583 Amp

It3 = 7 w / 120 v = 0.0583 Amp

La suma es 0.1749 watt

Rt = 1
_____________________ = 1 / 0.0583 = 0.0583 ohm
1 1 1
______ ______ _______
0.0583 0.0583 0.0583



Rt = Vt . It (120 V) (0.175A) = 21 ohm

Rt1= (120v).(0.0583a) = 6.996 ohm

Rt2= (120v).(0.0583a) = 6.996 ohm

Rt3= (120v).(0.0583a) = 6.996 ohm

La suma es 20.988 ohm

2. Tomamos los datos practicos que tenemos como referencia .



FUENTE


MEDICION DE I EN CADA BOMBILLO





MEDICION DE It



MEDICION DE VOLTAJE EN BOMBILLOS

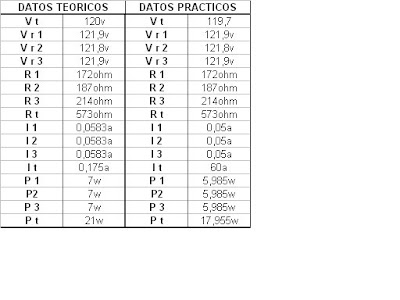

3. Comparamos los datos mediante una tabla.






CONCLUCIONES:





  • El voltaje en los bombillos es el mismo de la fuente.


  • Al medir las corrientes del circuito en serie y circuito paralelo los resultados no varian tanto.

  • La intencidad de corriente que pasa por cada bombillo es mas fuerte que en un circuito en serie.

  • Al comparar los datos teóricos con los de la práctica nos dimos cuenta que los errores eran mínimos ya que solo se produjeron por reducción de decimales.
  • Comprobamos efectivamente las características de un circuito en paralelo con corriente continua y comprobamos reiteradamente que la ley de Ohm es fundamental a lo largo de todo el experimento
